正在开发30KW光伏逆变器项目时，目前正处于方案讨论阶段，是用IGBT单管还是使用IGBT模块，两者的区别是什么？相比都有哪些优势，如果使用IGBT模块，能否推荐合适的几款IGBT模块？
您好，IGBT模块的主要应用于大功率场合，优势主要是体现在可靠性、安规、寿命、散热等方面并且能够减少并联。IGBT单管，主要应用小功率场合，在小功率中，IGBT单管最大优势主要是成本较低，其次使用单管在PCB布局上具有一定的灵活性。在BOOST 升压电路和逆变电路中均采用 IGBT 模块设计，集成度更高，显著提高整机的可靠性。推荐使用Vincotech（威科）BOOST模块集成IGBT和SiC二极管 推荐型号为：V23990-P629-L43-PM 逆变IGBT模块主要集成单个桥臂所需的IGBT、续流二极管，模块拓扑结构为T型三电平，推荐型号为：10-FZ12NMA080SH01-M260F 更多优选核心器件、型号推荐、实用电路框图，请参考下面链接：/doc/748694.html
在设计60kW光伏逆变器时，boost升压电路采用IGBT模块时，其开关频率低，效率低。请帮忙推荐合适的功率器件，可以提高boost升压电路的开关频率和效率？
在光伏逆变器中，BOOST电路采用IGBT模块时，其开关频率只有20kHz，开关频率低，开关损耗大，效率低。推荐采用littelfuse的SiC MOS管和二极 管，其开关频率可达100kHz，开关频率高，开关损耗低，可以提高整机效率，并减小无源器件（BOOST电感）的感量和体积。
在设计光伏逆变器功率电路时，计算33kW光伏逆变器的并网电流有效值达到50A，请帮忙推荐合适的IGBT模块可以满足该性能需求？
在33kW光伏逆变器中，并网电流有效值为50A，则峰值电流为70.7A，考虑1.1倍过载电流为77.77A。推荐采用vincotech的T型三电平模块，规格为 1200V/80A，内部采用的IGBT晶圆为80A，可以满足峰值电流的需求。同时该模块采用的MNPC拓扑，可以提高开关频率，降低电流谐波，提高效率。
在30kW组串式光伏逆变器的逆变单元，需要IGBT单管，耐压要求1200V，在100℃时集电极电流能不小于50A，结温要能达到175℃，麻烦推荐一款合适的产品。
您好，推荐瑞萨的IGBT单管RBN75H125S1FP4-A0，耐压1250V，采用TO-247 Plus封装，有更高的电流承载能力，100℃下集电极电流可达75A，结温达175℃，瑞萨的IGBT单管产品采用了薄晶圆处理技术，导通损耗更低，工作温度25℃时VCE(sat)为1.8V。具体可参考数据手册：/doc/2240123.html
我是做光伏组串式光伏逆变器的，想要测试多个逆变器组的MTTP，怎么办呢？
过去的光伏模拟电源都是单个MTTP测试，Keysight最新的PV8900系列可以一个软件最多模拟12个MTTP
【技术】为什么单相光伏逆变器中H4桥IGBT功率模块不能用于大功率？

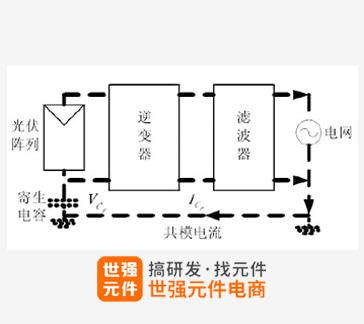

高频电压对寄生电容Cpv高频充放电，从而生产漏电流，严重危害人生安全， 因此H4桥在单相大功率中难以胜任，推荐使用Vincotech的H6.5拓扑IGBT功率模块

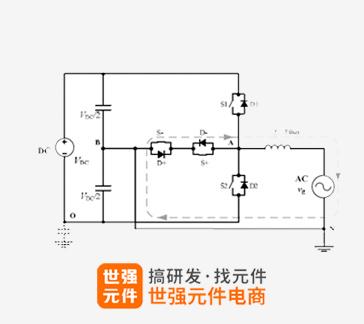

【应用】基于T型三电平模块的高效率光伏逆变器解决方案
Vincotech推出了一系列的T型三电平模块，其结构紧凑，将多个分立器件集成到一个模块中，减少了功率器件之间连线的寄生阻抗。
德博士•深“胶”浅谈：光伏系统的“心脏”——逆变器解析
本文，德聚德博士将带领大家走进光伏系统的核心部分——逆变器。作为光伏系统的“心脏”，逆变器在将太阳能电池组件产生的电能逆变为可用电力的过程中扮演着至关重要的角色。本文，德博士将向您介绍逆变器的关键技术、工作原理、类型及其未来发展趋势。
【方案】30~80kW组串式光伏逆变器优选器件方案
该方案针对30~80kW的组串式光伏逆变器，采用多路BOOST升压电路，减少光伏电池组件最佳工作点与逆变器不匹配的情况，最大程度增加发电量。逆变侧采用T型三电平拓扑，开关频率支持16kHz（最佳频率点），效率最高可达98.54%。辅助电源采用1700V耐压SiC MOSFET，单端反激电源可直接应用在1000V母线系统。同时，在BOOST升压电路和逆变电路中均采用IGBT模块设计，集成度更高。
WEIDMUELLER,LITTELFUSE,LAIRD,SILICON LABS,WIMA,RENESAS,VINCOTECH,STANDEX-MEDER,II-VI MARLOW,WOLFSPEED,PI,ROGERS,MELEXIS,SGMICRO - WIFI模块,FUSE,SIC场效应晶体管,PCB导热材料,保险丝,DC-DC,TVS,隔离芯片,导轨端子,LDO,电流传感器,驱动IC,滤波磁环,IGBT模块,驱动光耦,SIC二极管,半导体制冷片TEC,PCB端子,干簧继电器,SIC MOSFET,滤波电容,蓝牙模块,导热垫片,单片机,相变材料,IGBT单管,MCU,MKS4J022202D00MSSD,10-FZ12NMA080NS03-M260F,0505025.MX52LEP,TFLEX HD300,BGM111,C2M1000170D,EFR32MG13P732F512GM48-C,RBN75H125S1GP4-A0,10-FY12NMA160SH01-M820F18,KT05,PS9402,SGM6022,MLX91208,28R1101-000,28R0610-000,30-FT12NMA160SH-M669F28,PS9031,LSIC2SD120E30CC,30-FT12NMA200SH-M660F08,LXXXX 15.00/05/90 4.5SN GR,28R1476-100,92ML,LX 15.00/05/90 4.5SN GR BX,MKS4J033305D00KSSD,TPCM780,RC12-6-01LS,SMBJ18CA,28R1953-000,PS9531L3,SI86XX,28B0141-000,WDU50N,SGM6032,WGM110,R5F56514FDLJ,C4D30120D,WDU70N,RBN40H125S1GPQ-A0,C2M0080120D,V23990-P629-L43,SGM2019,LSIC1MO120E0080,SID11X2K,SI8261BCD-C-IS,30~80KW组串式光伏逆变器,组串式光伏逆变器,光伏逆变器,光伏发电系统
VINCOTECH-IGBT功率模块选型表
VINCOTECH提供以下技术参数的IGBT功率模块产品选型，VOLTAGEIN：600-1800V，CURRENTIN：4-1800A
|
产品型号
|
品类
|
SUB-TOPOLOGY
|
PRODUCT LINE
|
VOLTAGEIN（V）
|
CURRENTIN(A)
|
MAIN CHIP TECHNOLOGY
|
HOUSING FAMILY
|
HEIGHTIN（mm）
|
ISOLATION
|
|
V23990-K429-A40-PM
|
IGBT功率模块
|
CIB-KE-NTC
|
MiniSKiiP® PIM 3
|
1200
|
75
|
IGBT4
|
MiniSKiiP® 3
|
16
|
Al2O3
|
选型表 - VINCOTECH 立即选型
光伏逆变器用胶知多少？回天光伏逆变器整体用胶解决方案解析
复杂应用环境下光伏逆变器遭遇着多种挑战，潮气侵蚀、电化学腐蚀、功率器件过载、凝露、粉尘堆积、寿命衰减。为此，光伏逆变器胶粘剂成为关键，它们不仅组装固定逆变器，更保护内部元件、提升系统效率和耐久性。回天新材推出光伏逆变器整体用胶解决方案，确保逆变器在各种环境下都能安全稳定地工作。

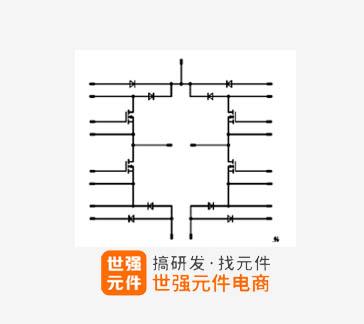

【选型】如何为1500V光伏逆变器选择合适的IGBT功率模块？
Vincotech针对1500V电压等级的光伏逆变器，推出了高集成度的对称式BOOST模块（10-FY09S2A065ME-L869L08）和NPC模块（10-F124NIx150SH0-LGx8F98）。既可以实现较高的开关频率，同时又能有效的降低损耗、提高效率，减小整机的体积。
【经验】H6.5 IGBT功率模块相比于单管IGBT寄生电感低，助力光伏并网逆变器加入“领跑者”
光伏并网逆变器要想加入“领跑者”行列，必须在整机效率上达到要求。传统单相光伏逆变器基本上采用的都是IGBT单管方案，拓扑方面基本集中在H5,H6,HERIC这三种。近年来随着户用分布式的需求，单相10kW光伏并网逆变器成为各家逆变器厂家争相推出的机型。但随着功率等级的提升，电流等级的提升，对IGBT的工作环境就有了较为严苛的要求。
