4个回答
-
![]()
![]()
- Roonie Lv8 . 研究员 (0)
- 薄膜电容相比于电解电容，其等效ESR小很多，耐纹波电流能力更强；耐压相比于电解电容更高；但是容值相对同体积的电解电容会小一些
- 创建于2019-07-22
-
![]()
- 用户_7124 (2)
- 薄膜电容相比电解电容优势总结如下：
1、铝电解电容器额定电压较低，要获得更高的耐压等级，通常需要串联使用，在串联过程中必须考虑均压问题。薄膜电容器单体电压最高可达20kV，在中高压变频应用中无需考虑串联问题，当然均压等连接问题以及相应的成本、人力就无需考虑。
2、金属薄膜电容器耐纹波电流能力可以达到同等容量铝电解电容器额定纹波电流的十倍到几十倍，铝电解电容器为了达到更高的耐电流能力，通常采用更大的容量来满足要求，而更大容量是对成本和安装空间的一种不必要的浪费。
3、薄膜电容的ESR通常很低，一般在1mΩ以下，寄生电感也非常低，仅为几十个nH。这些都是铝电解电容所无法企及的。极低的ESR使开关管上的电压应力大大减小，有利于开关管工作的可靠性和稳定性。 - 创建于2019-01-28
-
![]()
![]()
- yangkezhu Lv6 . 高级专家 (0)
- 薄膜电容由于耐压、耐高温及体积小成为广大电子设计者的首要选择。但是，如果逆变器功率大，交流输入侧的电压波动造成逆变器工作受影响，这时候要考虑在逆变器前端的直流整流端采用大容量的电解电容进行滤波稳压，如果电解电容耐压低，要考虑多个电解电容串联后再并联使用。
- 创建于2018-03-20
- |
- +1 赞 0
- 收藏
相关推荐
在光伏逆变器中，传统的方案母线电容使用电解电容作为滤波，目前准备更换为薄膜电容，请问容量和耐压怎么选择？
薄膜电容在电力电子系统中应用，耐压更高且高温性能更好，且承受母线纹波电压的能力比电解电容高。所以在选择薄膜电容的容量时可以减小容值，一般选取同功率电解电容容量的1/6左右，耐压选择比母线电压最高值稍高一些即可。
薄膜电容和电解电容在电路中该如何选择？
看你应用环境吧，电解电容容量大，可以做bus电容和滤波电容，但是超过450V就是很少有高压电容； 薄膜电容可以到1200V甚至1700V以上，薄膜电容具有自愈能力，一般在车载上和逆变器特殊应用上比较多。
逆变器中纹波电流由电解电容和薄膜电容哪种提供，为什么？
根据换流路径确定，看哪个靠得近，不过一般电解电容容量比薄膜电容高许多
变频空调无电解电容方案怎么实现的？薄膜电容器怎么选择？
推荐用wima的DC-link薄膜电容替换，可以参考/news/2124.html
大功率驱动时，母线电容是选择大的薄膜电容还是一般的电解电容？
建议：在电源输出端并联电解电容以后再并联一个低内阻的陶瓷电容。电解电容保证了电源输出电压基本维持稳定，抑制了驱动电流导致的电压变化平台。陶瓷电容则抑制了由于电解电容内阻导致的瞬间电压下降尖峰。
【技术大神】直流母线电容的选择与设计
电容的选择主要考虑容值、耐压、寄生参数、体积、价格等因素。本文介绍两类笔者曾用过的两款直流母线支撑电容——电解电容和薄膜电容，并对比两者在设计中的差异。

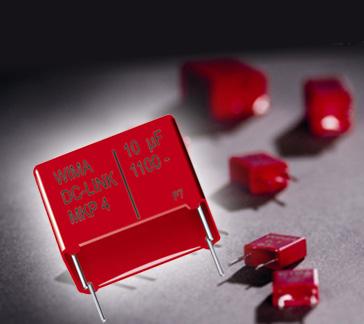

【选型】薄膜电容耐高压、寿命长，完爆电解电容
