【产品】结电容低至2pF的肖特基势垒二极管SD101X系列，反向恢复时间仅为1ns

DIOTEC致力于半导体二极管和整流器的研发生产，具备成套的专项技术，拥有从晶圆和芯片的生产到组装测试和封装一整条产线。Diotec推出的SD101X系列（SD101AW、SD101BW、SD101CW）肖特基势垒二极管，具有开关速度快、低结电容、低漏电流的特点。主要适用于信号处理、高速开关等领域。

图一.产品封装尺寸

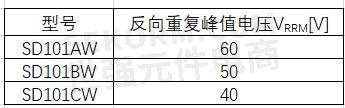

SD101X系列肖特基势垒二极管（SD101AW、SD101BW、SD101CW）的反向重复峰值电压（VRRM）为SD101AW（60V），SD101BW（50V），SD101CW（40V）。该系列产品详细参数如以下图表所示。

图二.产品参数1

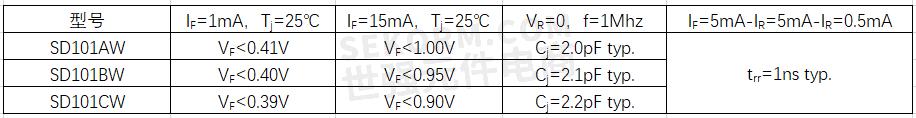

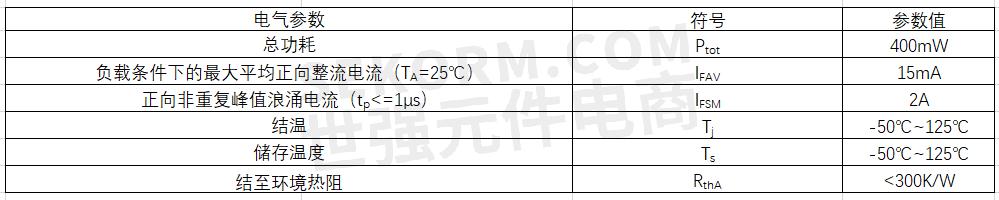

在环境温度（TA）=25℃时，最大平均正向电流（IFAV）为15mA，总功耗为400mW。当tp<=1μs时，正向非重复峰值浪涌电流IFSM=2A，能在一定程度上起到保护电路的作用。在结温（Tj）为25℃时，SD101X系列产品的漏电流（IR）均为小于200nA（VR=VRRM），nA级别极低的漏电流可以最大程度上减少发热量。在结温（Tj）为25℃，IF=1mA时，SD101AW的正向压降<0.41V，SD101BW的正向压降<0.40V，SD101CW的正向压降<0.39V；在结温（Tj）为25℃，IF=15mA时，SD101AW的正向压降<1.00V，SD101BW的正向压降<0.95V，SD101CW的正向压降<0.90V。

图三.产品参数2

当VR=0，f=1Mhz时，SD101AW的结电容典型值为2.0pF，SD101BW的结电容典型值为2.1pF，SD101CW的结电容典型值为2.2pF，结电容越小，工作开关频率就越高，反向电压下的充电电荷就越小，反向恢复速度就越快，所以该系列产品仅为2pF的结电容意味该系列产品可以应用到高频工作场合，这也是该系列产品的反向恢复时间（trr）的典型值仅为1ns的原因。

图四.产品参数3

SD101X系列肖特基势垒二极管的结温范围为-55℃~125℃，存储温度范围为-55℃~125°C，结至环境热阻（RthA）小于300K/W。此外，SD101X系列肖特基势垒二极管采用了SOD-123F的封装模式，重量仅为0.01g，并通过了符合RoHS，REACH、WEEE和ELV认证且达到无铅标准，是一款绿色环保电子元器件。

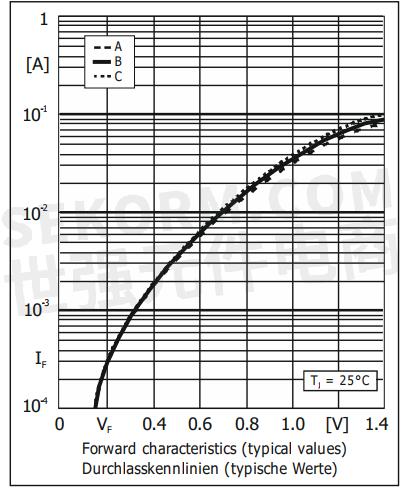

图五.输出特性图

SD101X系列肖特基势垒二极管特点：

开关速度快

极低的结电容

极低的漏电流

极短的反向恢复时间

符合RoHS，REACH、WEEE和ELV认证

SD101X系列肖特基势垒二极管应用：

信号处理

高频开关
