示波器抓取的波形文件该如何保存至电脑？

示波器抓取的波形文件该如何保存至电脑?

要实现直接示波器抓取的波形文件直接保存至电脑，目前有以下几种方法：

方法1：使用网页连接，在此界面一般会有保存二进制文件和CSV文件的按钮，点击可直接保存至电脑本地；（注：如果波形文件过大，则无法保存）

方法2：使用上位机软件保存：

（1）EasyScope X上位机中提供保存功能；（注：使用此上位机需要电脑中下载NI VISA，且只支持保存CSV文件）

（2）SigScopeLab上位机可以选择远程连接功能，抓取到波形后，点击功能里面保存，可以直接保存至电脑；（注：使用远程连接只能通过网线连接，而且连接后需要改成单次触发抓取一帧波形，不然机器会一直抓取不同帧波形，一直闪动）

方法3：使用文件共享功能：

（1）服务端：将仪器本地文件共享出来，直接在电脑上搜索此文件；

（2）客户端：共享电脑本地文件夹，直接在仪器上将数据保存至此文件内，便可在电脑中打开数据文件；

方法3具体步骤

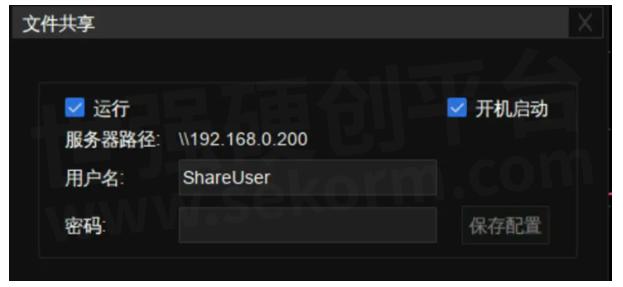

（1）服务端：首先使仪器与电脑处于同一片局域网内；其次依次点击<功能>、<菜单>、<服务>、<服务端>，查看此仪器的服务器路径\\192.168.0.200和用户名ShareUser；

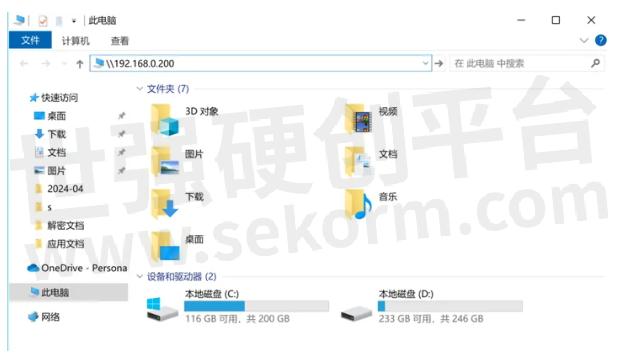

在电脑端，“此电脑”里输入服务器路径\\192.168.0.200

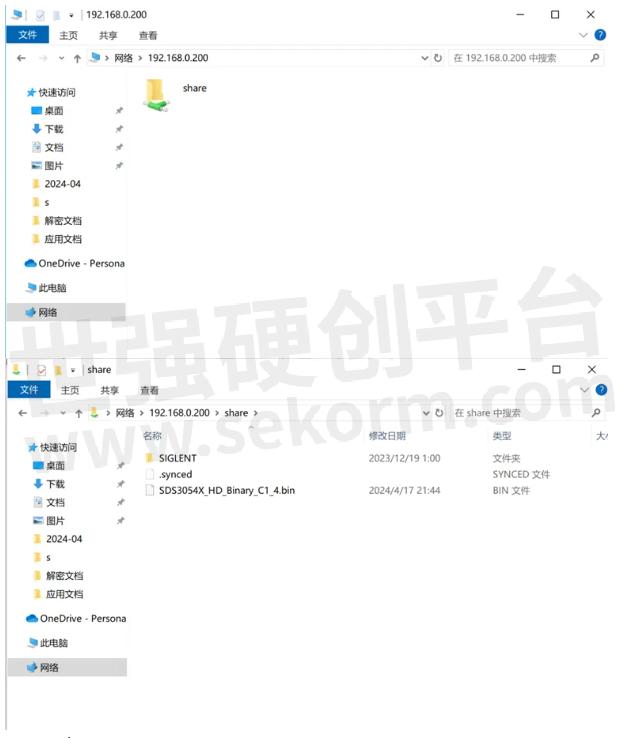

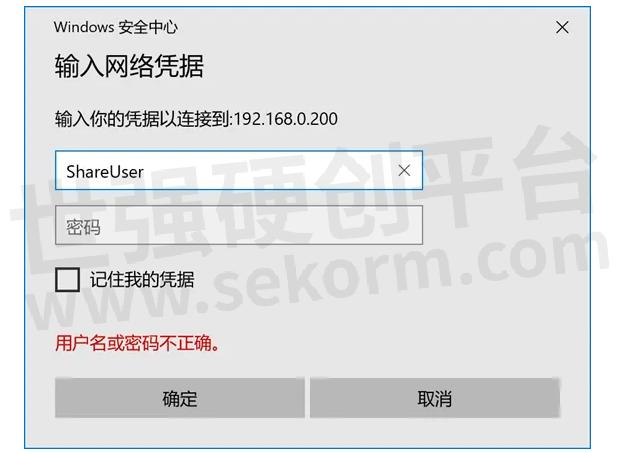

回车过后，弹窗中输入用户名ShareUser，点击确认便可看到一个文件夹，此文件夹就是仪器本地存储地址，直接可以打开仪器本地存储的文件。

（2）客户端：首先使机器与电脑处于同一局域网内。

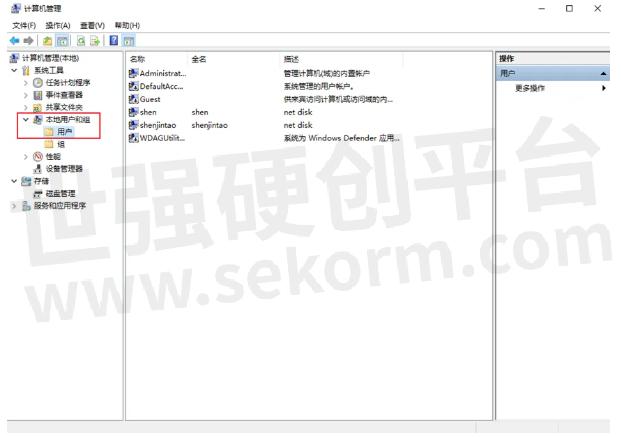

右击此电脑→管理→本地用户和组→用户；

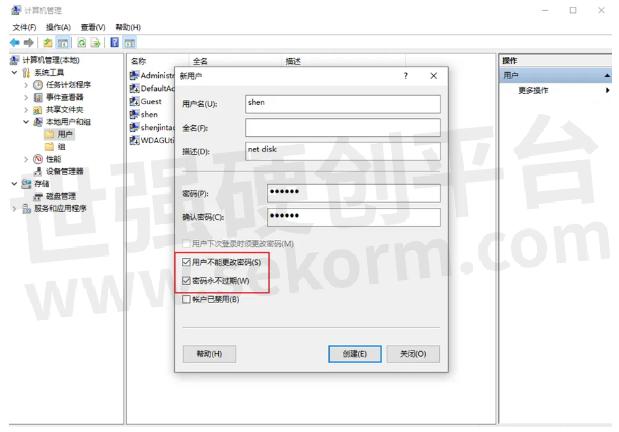

空白处右键→新用户，创建新用户，注意勾选红框中两项，设置好点击创建：

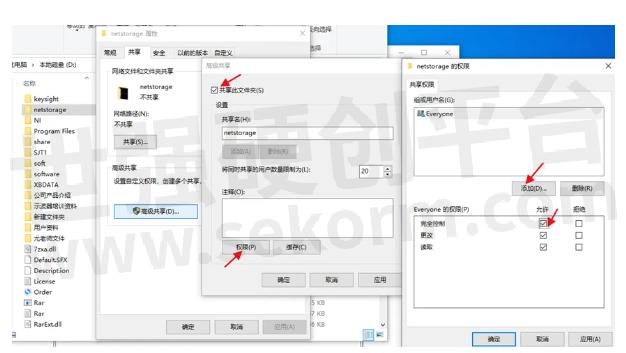

创建好之后，在本地磁盘中新建一个文件夹，右击文件夹，点击属性→共享→点击共享此文件→权限→添加：

输入刚设置的新用户名称，点击确定，勾选两个允许，再点击应用，确定。

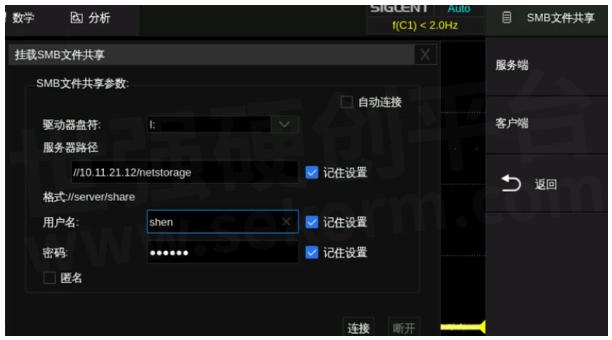

以上设置完成后，电脑设置完毕，接下来在机器上进行设置连接：机器功能按钮→服务→SMB文件共享→客户端：

盘符默认即可。

服务器路径：//电脑IP地址/刚创建的文件名；

用户名：刚创建的新用户名；

密码：创建新用户时设置的密码；

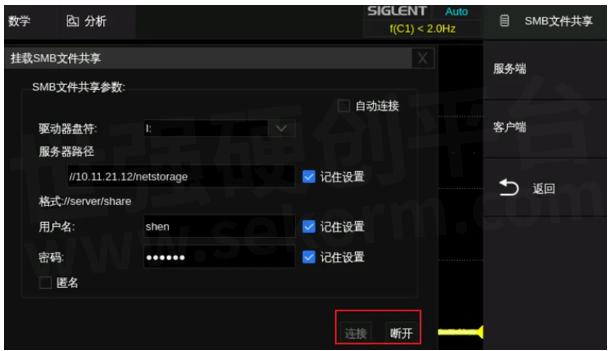

设置好后，点击连接即可：（连接变暗，断开变亮）。

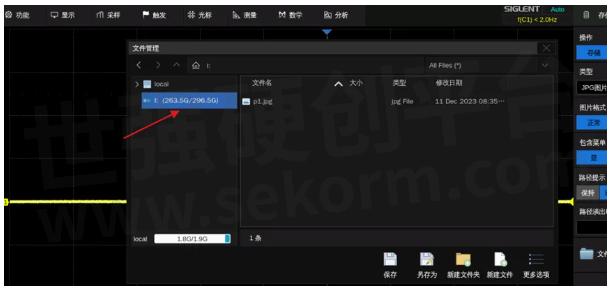

此时便可在示波器上看到外接网盘，可直接保存文件至电脑本地：
